Model Number : 017
Place of Origin : Guangdong, China
Packaging Details : 1.Inner:Vacuum Packing 2.Outer: Standard export carton 3.Customized package.
Supply Ability : 80000piece/month
Price : To be negotiated
Brand Name : GUYLAND
Certification : ISO9001
MOQ : 1000 pieces
Delivery Time : 30-40days
Payment Terms : TT
Type : home appliance pcba
Supplier Type : Manufacturer
Application : Smart Home
Port : SHENZHEN
Board thickness : 0.2mm-4mm
Copper thickness : 0.1oz-8oz
Material : FR4 CEM1 CEM3 Hight TG,CEM3 Rogers Etc
Service : PCB&PCBA Design&Clone&Production,One-stop Service
PCBA Circuit Board For Cold Air Fan Customized Electronic Single-Sided Copper Circuit Board
| Item | Specification | |
| 1 | Numbr of Layer | 1-18Layers |
| 2 | Material | FR-4,FR2.Taconic,Rogers, CEM-1 CEM-3,ceramic , crockery Metal-backed Laminate |
| 3 | Surface Finish | HASL(LF), Gold plating, Electroless nickel immersion gold, Immersion Tin, OSP(Entek) |
| 4 | Finish Board Thickness | 0.2mm-6.00 mm(8mil-126mil) |
| 5 | Copper Thickness | 1/2 oz min;12 oz max |
| 6 | Solder Mask | Green/Black/White/Red/Blue/Yellow |
| 7 | Min.Trace Width & Line Spacing | 0.075mm/0.1mm(3mil/4mil) |
| 8 | Min.Hole Diameter for CNC Driling | 0.1mm(4mil) |
| 9 | Min.Hole Diameter for punching | 0.9mm(35mil) |
| 10 | Biggest panel size | 610mm*508mm |
| 11 | Hole Positon | +/-0.075mm(3mil) CNC Driling |
| 12 | Conductor Width(W) |  			 0.05mm(2mil)or; +/-20% of original artwork  |
| 13 | Hole Diameter(H) |  			 PTH L:+/-0.075mm(3mil); Non-PTH L:+/-0.05mm(2mil)  |
| 14 | Outline Tolerance |  			 0.125mm(5mil) CNC Routing; +/-0.15mm(6mil) by Punching  |
| 15 | Warp & Twist | 0.70% |
| 16 | Insulation Resistance | 10Kohm-20Mohm |
| 17 | Conductivity | <50ohm |
| 18 | Test Voltage | 10-300V |
| 19 | Panel Size | 110×100mm(min);660×600mm(max) |
| 20 | Layer-layer misregistration |  			 4 layers:0.15mm(6mil)max; 6 layers:0.25mm(10mil)max  |
| 21 | Min.spacing between hole edge to circuity pqttern of an inner layer | 0.25mm(10mil) |
| 22 | Min.spacing between board oulineto circuitry pattern of an inner layer | 0.25mm(10mil) |
| 23 | Board thickness tolerance |  			 4 layers:+/-0.13mm(5mil); 6 layers:+/-0.15mm(6mil)  |
| 24 | Impedance Control | +/-10% |
| 25 | Different Impendance | +-/10% |


1. Q: Are you manufacturer or trade company?
|
                                             |

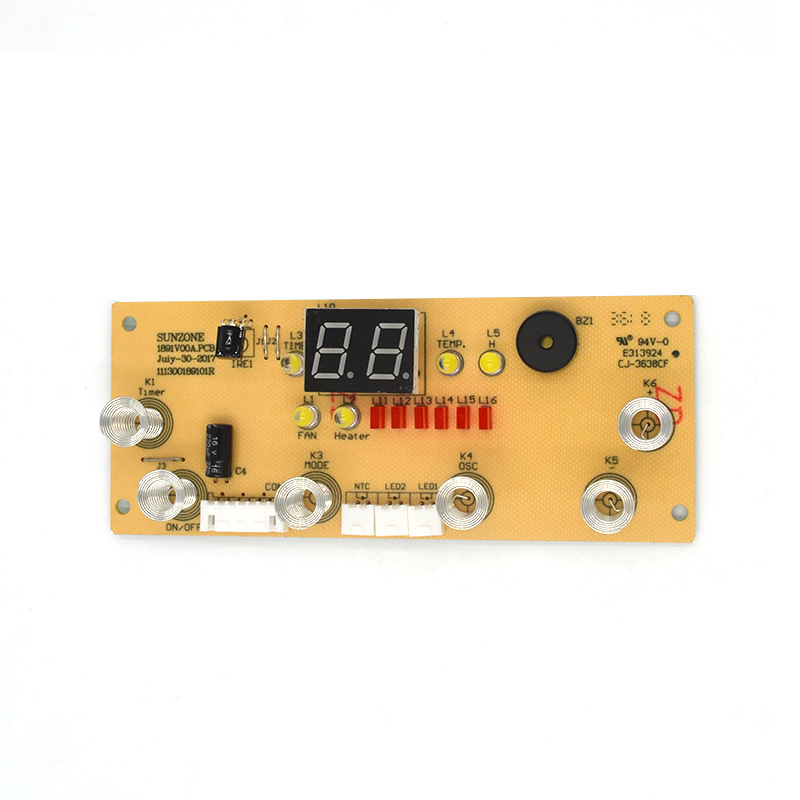

                        Single Sided Copper Electronics Assembly Services Pcb Board 4mm For Cold Air Fan Images |
